Datos de forma en Microsoft Visio para documentar activos

Los datos de forma en Microsoft Visio permiten agregar información adicional a los elementos de un diagrama. Esto significa que una figura no solo representa visualmente una computadora, impresora, router, switch, mueble o proceso, sino que también puede contener datos específicos que ayuden a identificarla con mayor precisión. Esta función es útil cuando se trabaja con diagramas de red, planos de oficina, procesos empresariales, inventarios visuales o esquemas técnicos donde cada elemento necesita información complementaria.

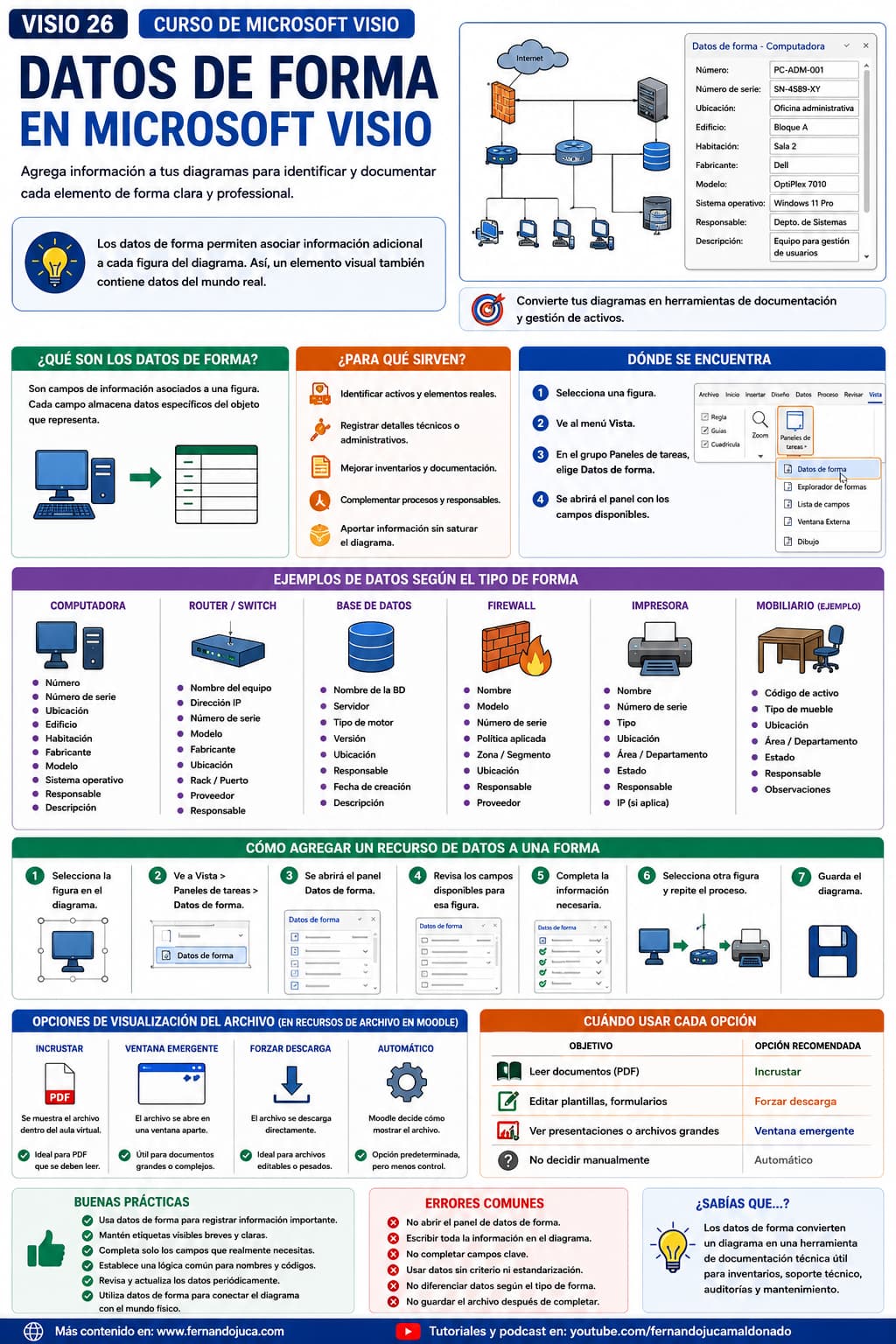

Qué son los datos de forma en Microsoft Visio

Los datos de forma son campos asociados a una figura. Estos campos permiten registrar información sobre el objeto representado en el diagrama.

Por ejemplo, una computadora dentro de un diagrama de red puede tener datos como:

De esta manera, el diagrama deja de ser solo una representación gráfica y se convierte también en una fuente de información.

Para qué sirven los datos de forma

Los datos de forma sirven para documentar mejor los elementos que aparecen en un diagrama. Esto es especialmente útil cuando los objetos representados existen también en el mundo físico.

Se pueden usar para:

La ventaja es que la información queda asociada directamente a la figura correspondiente.

Diferencia entre texto visible y datos de forma

Es importante diferenciar el texto visible de una figura y sus datos de forma.

Por ejemplo, en una forma se puede mostrar solo “PC Administración”, pero en los datos de forma guardar número de serie, fabricante, ubicación y responsable.

Dónde se encuentra el panel Datos de forma

Para acceder a los datos de forma:

1. Seleccionar una figura del diagrama.
2. Ir al menú Vista.
3. Abrir el grupo Paneles de tareas.
4. Seleccionar Datos de forma.

También se puede hacer clic derecho sobre una figura y buscar la opción relacionada con Datos de forma.

Al activar esta opción, se abre una ventana o panel donde aparecen los campos disponibles para la figura seleccionada.

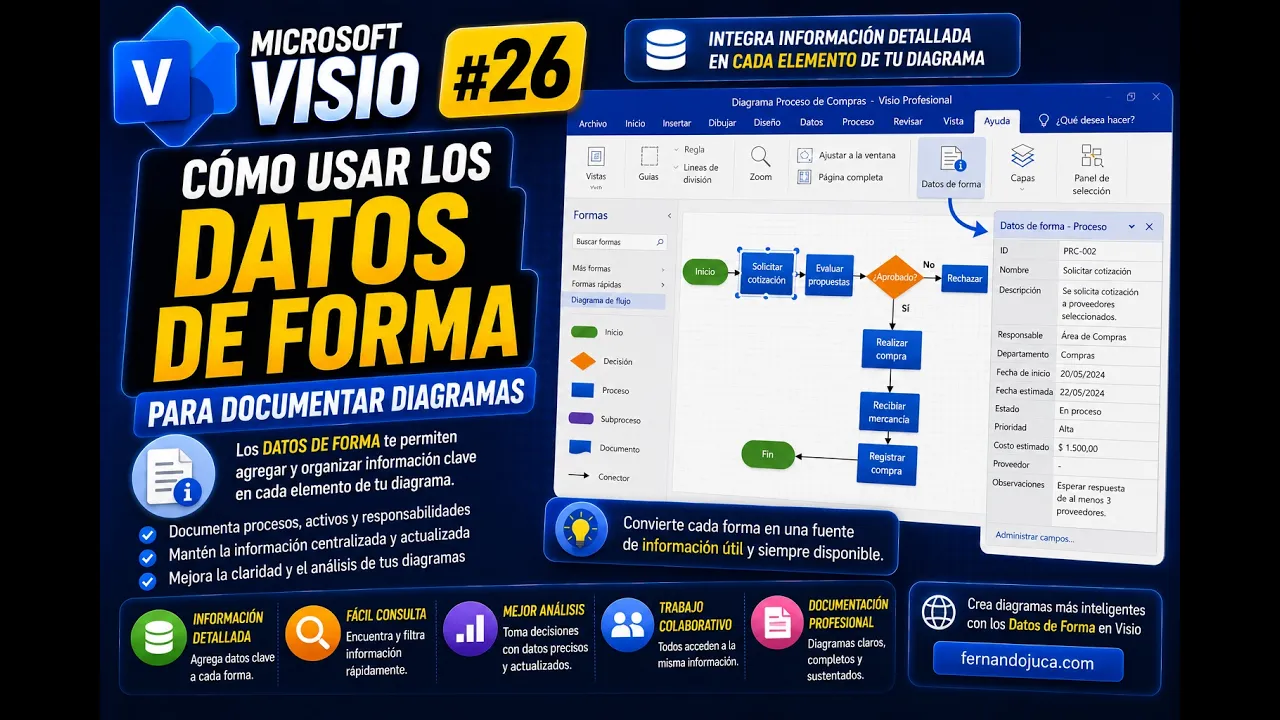

Cómo se ve el panel Datos de forma

El panel de datos de forma muestra una lista de campos asociados al objeto seleccionado. Estos campos pueden variar según el tipo de figura.

Por ejemplo:

Cada tipo de forma puede tener campos distintos porque no todos los objetos necesitan la misma información.

Datos diferentes según el tipo de forma

Una de las ventajas de Visio es que muchas formas ya traen campos predefinidos. Esto ocurre especialmente en diagramas técnicos, diagramas de red, planos de oficina o figuras especializadas.

Por ejemplo, una computadora puede tener campos relacionados con activos informáticos, mientras que una impresora puede tener otros datos, y un router o firewall puede tener información distinta.

Esto permite trabajar con mayor precisión según el tipo de elemento.

Ejemplo: datos de forma en una computadora

Si se selecciona una computadora dentro de un diagrama, el panel puede mostrar campos para registrar información como:

Con estos datos, el diagrama puede servir como apoyo para inventario, soporte técnico o documentación interna.

Ejemplo: datos de forma en un router o switch

En un diagrama de red, los datos de forma ayudan a documentar equipos de conectividad.

Un router o switch podría contener:

Esto permite que el diagrama sea útil para soporte, mantenimiento o auditoría.

Ejemplo: datos de forma en mobiliario

Los datos de forma no sirven solo para tecnología. También pueden aplicarse a mobiliario, objetos físicos o elementos de una oficina.

Por ejemplo, una silla, escritorio o mesa puede tener información como:

Esto ayuda cuando el diagrama representa espacios físicos o distribución de oficina.

Por qué usar datos de forma en diagramas grandes

Cuando un diagrama es pequeño, quizá basta con ver las formas y leer sus etiquetas. Pero cuando el diagrama es grande o complejo, los datos de forma permiten mantener información ordenada sin llenar el diseño de texto.

Esto es útil en:

• diagramas de red;
• inventarios de equipos;
• planos de oficina;
• mapas de procesos;
• diagramas de infraestructura;
• documentación técnica;
• esquemas de activos empresariales.

El objetivo es que el diagrama sea visualmente claro, pero también informativamente completo.

Acoplar el panel de datos de forma

El panel de datos de forma puede moverse y acoplarse en diferentes zonas de la pantalla. Puede colocarse a la derecha, abajo o en otra ubicación que facilite el trabajo.

Esto es útil cuando se va a ingresar información en varias formas seguidas.

Por ejemplo, si se está documentando un inventario de equipos, conviene dejar el panel visible y seleccionar cada forma para completar sus campos.

Flujo recomendado para documentar activos

Un flujo práctico sería:

1. Crear o abrir el diagrama.
2. Seleccionar una figura.
3. Abrir Vista > Paneles de tareas > Datos de forma.
4. Revisar los campos disponibles.
5. Completar la información necesaria.
6. Seleccionar otra figura.
7. Repetir el proceso.
8. Guardar el archivo.

Este proceso convierte el diagrama en un documento visual con información asociada a cada elemento.

Ventajas de usar datos de forma

Los datos de forma aportan orden y profundidad al diagrama.

Esto hace que Visio sea más que una herramienta de dibujo.

Cuándo conviene usar datos de forma

Conviene usar datos de forma cuando el diagrama representa elementos que necesitan documentación adicional.

Si la figura representa un activo, persona, equipo, área o recurso importante, los datos de forma pueden aportar valor.

Datos de forma y activos físicos

Un punto clave es que los datos de forma ayudan a conectar el diagrama con el mundo físico. No solo se ve una figura de una computadora; se puede identificar cuál computadora es, dónde está y a quién pertenece.

Esto es útil para:

• control de inventario;
• soporte técnico;
• auditoría;
• mantenimiento;
• documentación de infraestructura;
• planificación de cambios;
• seguimiento de equipos.

En empresas, instituciones educativas u oficinas, esta función puede ayudar a mantener información más ordenada.

Datos de forma en procesos

Aunque el ejemplo más claro suele ser un diagrama de red o de oficina, los datos de forma también pueden ayudar en procesos.

Por ejemplo, una actividad de proceso podría tener datos como:

Así, el flujo visual se complementa con información operativa.

Datos de forma y claridad del diagrama

Una mala práctica sería escribir todos los datos directamente sobre el diagrama. Eso puede hacerlo difícil de leer.

Los datos de forma permiten evitar ese problema. La figura conserva una etiqueta breve, mientras que la información detallada queda guardada en el panel.

Ejemplo:

Así se mantiene equilibrio entre lectura visual y documentación.

Errores comunes al usar datos de forma

Buenas prácticas

Use datos de forma cuando el diagrama represente elementos reales o procesos que requieren información adicional. Complete solo los campos útiles. Mantenga etiquetas visibles breves y use el panel para detalles. Acople el panel de datos si va a documentar muchas formas. Establezca una lógica común para nombres, códigos, ubicaciones y responsables. Revise los datos cuando el diagrama se actualice.

Preguntas frecuentes sobre datos de forma en Microsoft Visio

¿Qué son los datos de forma en Microsoft Visio?

Son campos de información asociados a una figura. Permiten registrar datos como número de serie, ubicación, fabricante, responsable, descripción o cualquier información útil para documentar el elemento.

¿Dónde se abren los datos de forma?

Desde Vista > Paneles de tareas > Datos de forma. También se puede acceder con clic derecho sobre algunas formas.

¿Todas las formas tienen los mismos datos?

No. Los campos pueden variar según el tipo de forma. Una computadora puede tener datos distintos a los de un router, una impresora o un mueble.

¿Para qué sirven en un diagrama de red?

Sirven para documentar equipos, direcciones, ubicaciones, modelos, fabricantes, responsables y otros datos técnicos importantes.

¿Puedo usarlos para mobiliario de oficina?

Sí. Los datos de forma también pueden aplicarse a escritorios, sillas, mesas u otros objetos físicos dentro de un plano o distribución.

¿Los datos aparecen impresos en el diagrama?

No necesariamente. Los datos quedan asociados a la forma y se consultan desde el panel. Si se quiere mostrarlos visualmente, habría que usar otras opciones de visualización o etiquetado.

¿Por qué son útiles en diagramas grandes?

Porque permiten guardar información detallada sin saturar el diseño con demasiado texto visible.

¿Puedo mover el panel de datos de forma?

Sí. El panel se puede acoplar a diferentes zonas de la pantalla para facilitar la edición y revisión de datos.

Recuerde que…

Los datos de forma en Microsoft Visio permiten convertir un diagrama visual en una herramienta de documentación. Cada forma puede contener información útil para identificar activos, equipos, ubicaciones, responsables o detalles técnicos. Esta función es especialmente valiosa en diagramas de red, planos de oficina, inventarios visuales y procesos empresariales. La clave está en usar los datos de forma para complementar el diagrama sin saturarlo visualmente.
